Vista Frontal

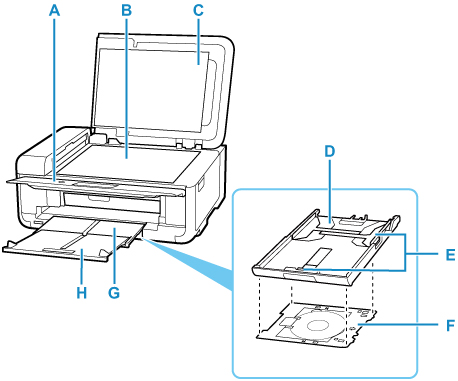

- A: Painel de controle
-
Utilize para alterar as configurações da impressora ou para operá-la.
- B: Vidro de Exposição
- Coloque um original aqui.
- C: Tampa de documentos
- Abra para carregar um original na exposição.
- D: Cassete
-
Coloque papel comum de tamanho A4, B5, A5 ou Letter no cassete e insira-o na impressora.
- E: Guias do papel
- Alinhe com os lados direito/esquerdo/dianteiro da pilha de papel.
- F: Bandeja multipropósito
- Use ao imprimir em discos imprimíveis.
- G: Bandeja de saída do papel
- Os papéis impressos são ejetados. Puxe-o para fora antes de imprimir.
- H: Suporte de saída do papel
- Estenda para apoiar o papel ejetado.

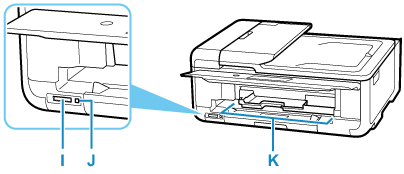

- I: Slot de cartão
-
Insira um cartão de memória.
- J: Indicador luminoso Acesso (Access)
-
Acende ou pisca para indicar o status do cartão de memória.
- K: Guia da Bandeja Multipropósito
- Coloque a bandeja multipropósito aqui.

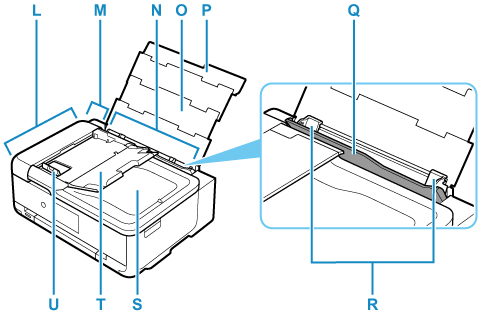

- L: ADF (Alimentador Automático de Documentos)
-
Coloque um documento aqui. Os documentos colocados na bandeja de documentos são digitalizados automaticamente, uma folha por vez.
- M: Tampa do alimentador de documentos
- Abra quando estiver removendo documentos atolados.
- N: Bandeja traseira
-
Coloque o papel aqui. Duas ou mais folhas do mesmo tamanho e tipo de papel podem ser colocadas ao mesmo tempo e alimentadas automaticamente uma folha por vez.
- O: Suporte de papel
- Estenda para colocar papel na bandeja traseira.
- P: Tampa da bandeja traseira
- Abra para colocar papel na bandeja traseira.
- Q: Tampa do slot de alimentação
-
Impede que algo caia no slot de alimentação.
Abra-a para deslizar as guias do papel e feche-a antes de imprimir.
- R: Guias do papel
- Alinhe com ambos os lados da pilha de papel.
- S: Slot de saída de documentos
- Os documentos digitalizados do ADF são entregues aqui.
- T: Bandeja de documentos
- Abra para colocar um documento no ADF. É possível colocar duas ou mais folhas de documento do mesmo tamanho e espessura. Coloque o documento com o lado que você deseja digitalizar voltado para cima.
- U: Guia de documentos
- Ajuste essa guia para que coincidam com a largura do documento no ADF.
